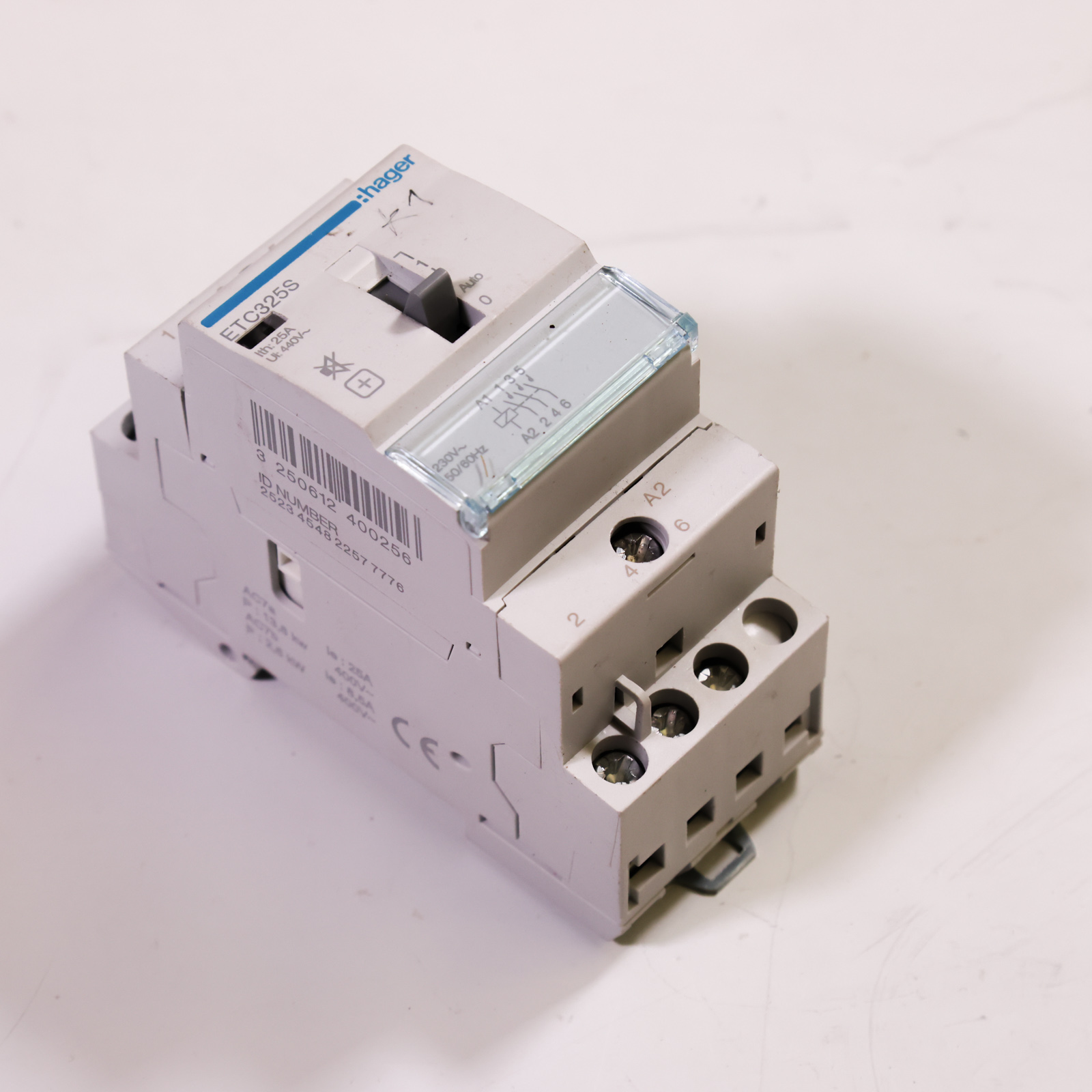

Hager ETC325S on moduuliasenteinen kontaktori, joka on suunniteltu erityisesti sähkökeskusten DIN-kiskoasennuksiin. Kontaktorin tehtävä on kytkeä suuria virtoja tai useita piirejä päälle ja pois pienemmällä ohjausjännitteellä.
Etupaneelissa on harmaa manuaalikytkin, jossa on kolme asentoa: AUTO (ohjaus kelajännitteellä), 0 (pois päältä) ja 1 (manuaalisesti päällä). Laitteen merkinnät osoittavat, että se kestää 25 A resistiivistä kuormaa (AC-1) ja 9 A induktiivista kuormaa (AC-3, 400 V), mikä vastaa noin 6 kW moottoritehoa.
Tekniset tiedot (päätelty merkinnöistä)
– Valmistaja: Hager
– Tyyppi / tuotenro: ETC325S
– Toiminto: Moduuliasenteinen kontaktori
– Napojen määrä: 3 NO (normaalisti avoin)
– Kelajännite (Uc): 230 V∼, 50/60 Hz
– Nimellisvirta (In): 25 A (AC-1)
– Nimellisvirta (Ie): 9 A (AC-3, 400 V)
– Teho (AC-3, 400 V): 6 kW
– Asennus: DIN-kisko
– Moduulikoko: 2 TE (≈36 mm leveys)
