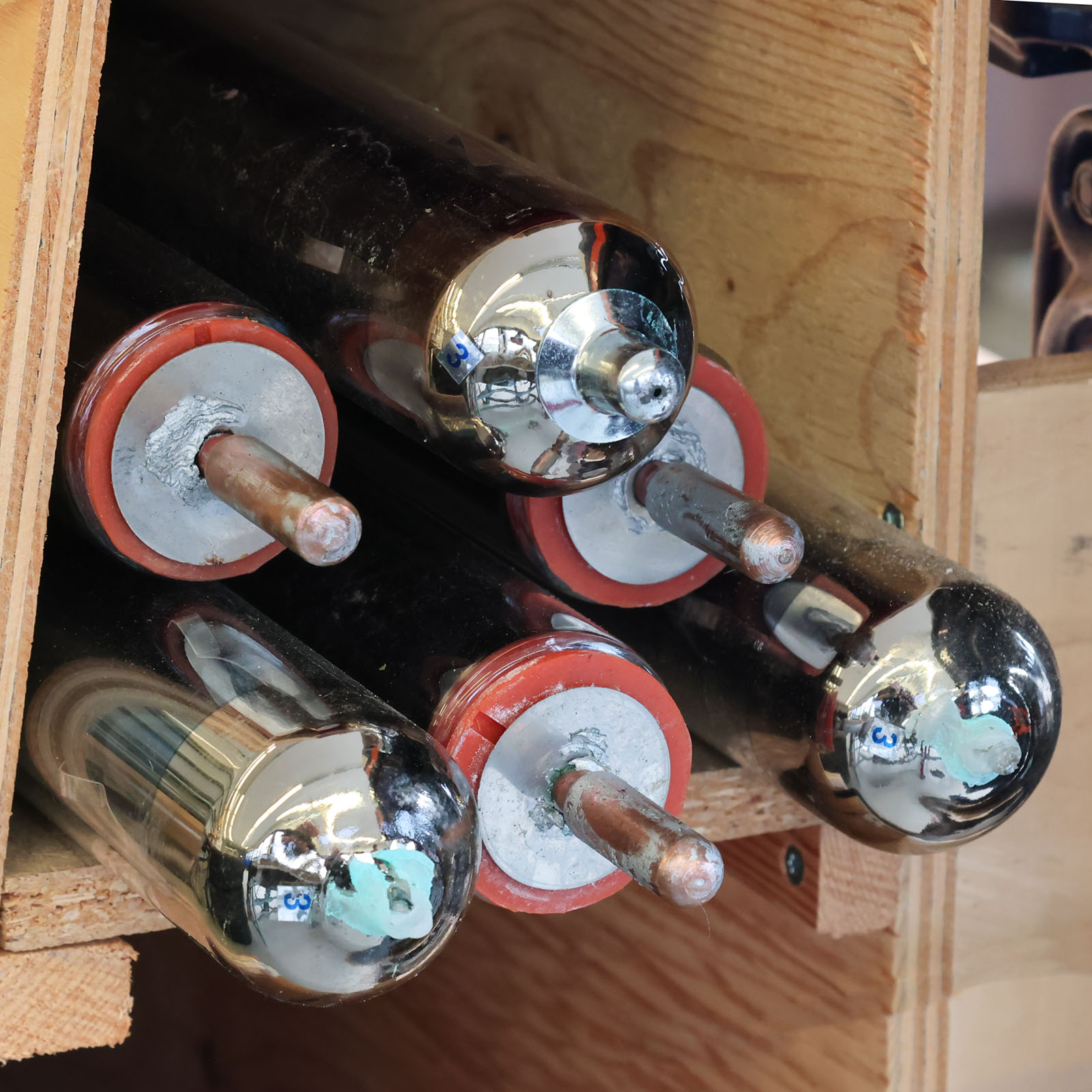

Evakuoituihin lasiputkiin perustuva aurinkolämpökeräin, jossa jokainen putki sisältää kuparisen lämpöputken (heat pipe).
– Rakenne:
– 5 × evakuoitua lasiputkea
– Kuparilämpöputket, joissa kondenssipää metallikorkilla
– Punaiset tiivisteet ja kiinnityskorkit
– Puinen kehikko kuljetusta tai säilytystä varten
– Toimintaperiaate:
– Auringon säteily lämmittää sisäputken
– Kupariputken sisällä oleva neste höyrystyy ja siirtää lämmön yläpäähän
– Kondenssipää luovuttaa lämmön keräimen jakotukkiin
– Käyttötarkoitus:
– Käyttöveden esilämmitys
– Lattialämmityksen tukijärjestelmä
– Mökki- tai off-grid-ratkaisut
– Hyötysuhde: korkea kylmissäkin olosuhteissa, koska evakuointi vähentää lämpöhäviöitä
– Yhteensopivuus: painovoimaiset tai paineistetut järjestelmät, glykolikierto tai varaaja
