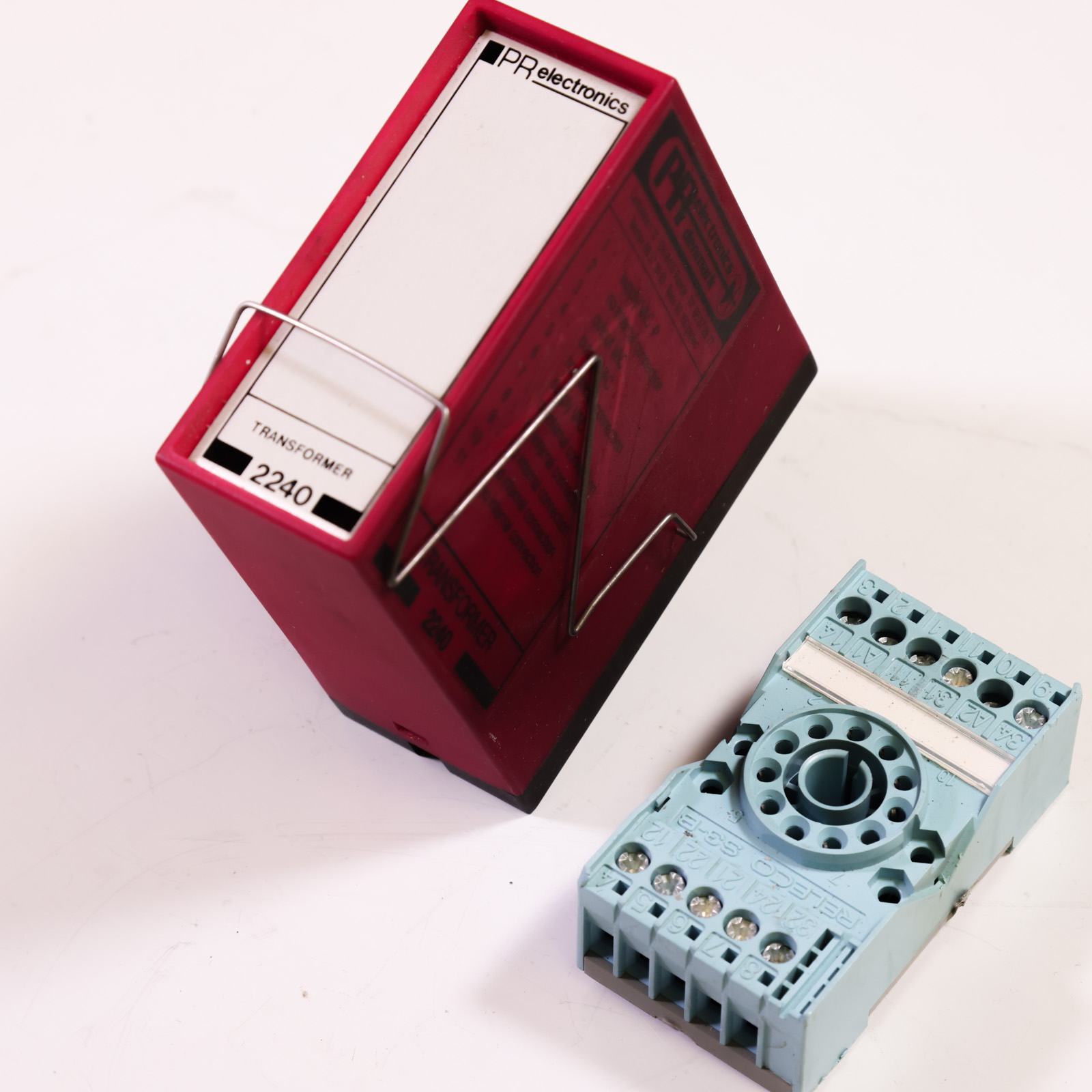

PR electronics 2240 -moduuli on korkealaatuinen ratkaisu teollisuuden virransyöttöön, ja se asennetaan standardiin 11-nastaiseen relekantaan. Laite sisältää kaksi-eristetyn rengassydänmuuntajan , jossa on erillinen 3.75 kVAC eristys primääri- ja sekundäärikäämien välillä. Muuntaja on varustettu 100 °C lämpöylikuormitussuojalla. Vaikka datalehdessä laite on otsikoitu hakkurivirtalähteeksi (Switchmode power supply) , itse 2240-moduuli toimii ensisijaisesti muuntajana ja sitä käytetään usein stabiloitujen DC-virtalähteiden rakentamisessa. Sen avulla voidaan rakentaa luotettavia virransyöttöjä PELV/SELV-sovelluksiin.
ekniset tiedot:
Malli: Transformer 2240.
Maksimiteho (lähtö): 30 VA.
Eristysjännite (Testi/Käyttö): 3.75 kVAC / 250 VAC.
Ensiöjännite (Tulo): 115 VAC tai 230 VAC.
Todellinen alue: 207…253 VAC tai 97.75…132.25 VAC.
Toisiojännite (Lähtö): 12 VAC tai 24 VAC.
24 VAC/1.25 A (kuormitettuna).
12 VAC/2.50 A (kuormitettuna).
Käyttölämpötila: −20 to +60∘C.
Suojausluokka: IP50.
Asennus: Standardi 11-napainen relekanta (esim. S3B Releco, tilausnro 7023).
