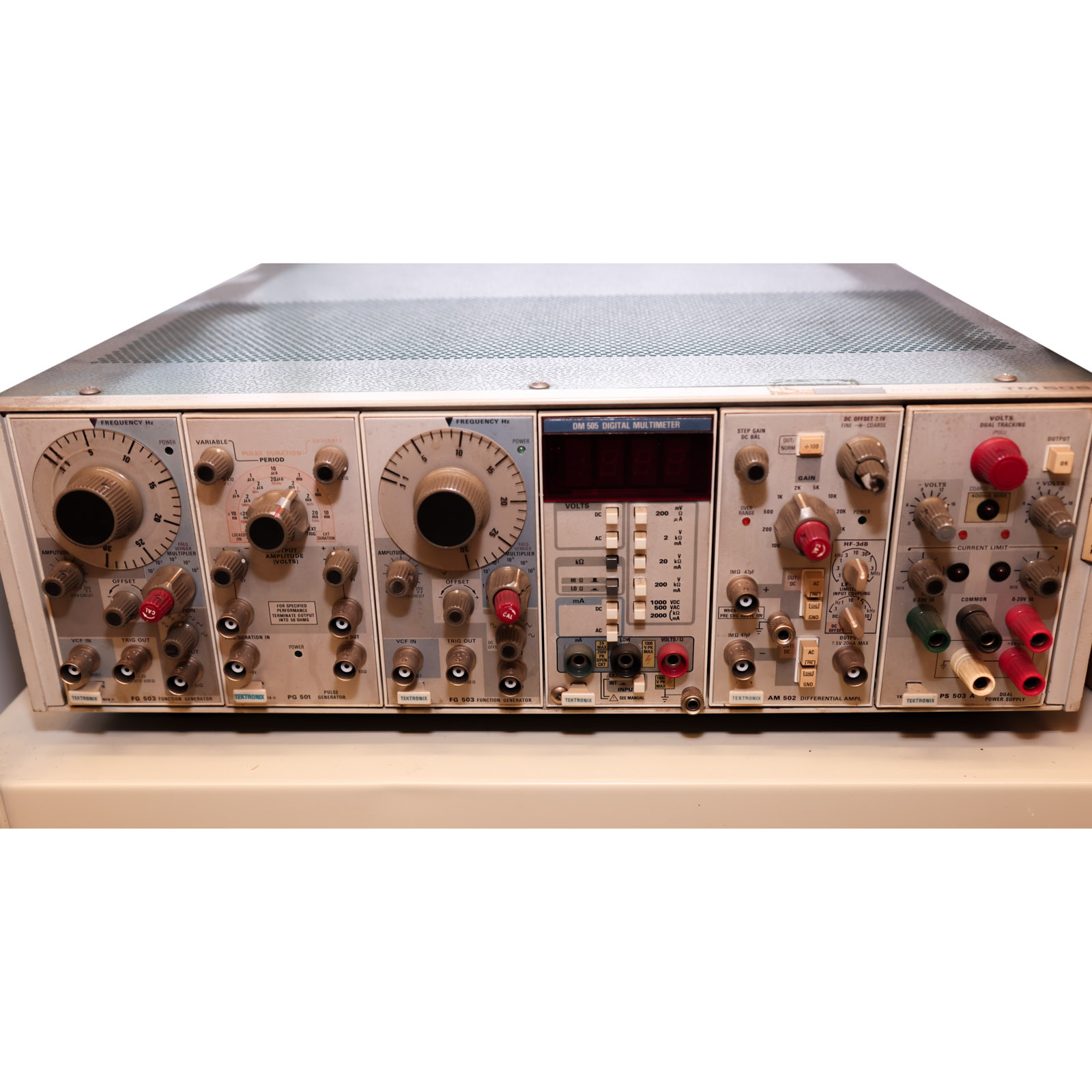

Tektronix TM500-sarja koostuu päätelineestä (mainframe) ja siihen asennettavista plug-in-moduuleista, jotka voidaan yhdistää tarpeen mukaan. Kuvassa näkyvä kokoonpano sisältää seuraavat moduulit:
– FG503 Funktiongeneraattori
Tuottaa siniaaltoja, kanttiaaltoja ja kolmioaaltoja taajuusalueella 1 Hz – 3 MHz. Sisältää taajuusvernierin ja ulkoisen jänniteohjauksen (VCF). Soveltuu signaalin simulointiin ja komponenttitestaukseen.
– FG501 Funktiongeneraattori
Taajuusalue 0,01 Hz – 1 MHz, tuottaa sine-, square-, triangle-, ramp- ja pulssiaaltomuotoja. Sisältää offset-säädön ja gated output -toiminnon. Suunniteltu tarkkuustestaukseen ja vaiheohjattuihin sovelluksiin.
– DM502 Digitaalinen yleismittari
Mittaa jännitettä, virtaa ja resistanssia. LED-näyttö ja valintakytkimet mittaustyypille ja alueelle. Soveltuu tarkkaan mittaukseen ja automaattiseen testaukseen.
– AM502 Differentiaalivahvistin
Vahvistaa erotussignaaleja, tukee tarkkuusmittauksia ja kohinasignaalien erottelua. Käytetään usein oskilloskooppien tai datankeruujärjestelmien kanssa.
– PS503 Virtalähde
Säädettävä jännite ja virta, tukee testipiirien syöttöä. Sisältää virta- ja jänniterajoitukset, tilailmaisimet ja suojaukset.
TM500-järjestelmä oli laajasti käytössä insinööri-, huolto- ja koulutusympäristöissä, ja sen modulaarisuus mahdollisti joustavan testauskokoonpanon. Laite on edelleen käyttökelpoinen ja arvostettu harrastajien, keräilijöiden ja vintage-elektroniikan parissa.
